La màquina de flexió de canonades i tubs és un equip personalitzat per flexionar i formar diversos tipus de canonades de coure, tecnologia de flexió CNC altament eficient per a tasques de flexió petites i grans amb la màxima precisió. Les nostres solucions totalment automatitzades permeten temps de cicle òptims i quantitats elevades. L’excel·lent flexibilitat de les nostres màquines avançades de flexió de tubs CNC asseguren els processos de flexió econòmica i compleixen les exigències més altes.
Quan es produeixen la nostra màquina de flexió de canonades, només utilitzem components de gran qualitat de renom mundial, inclosos Mitsubishi Servo Systems de Japó, sistemes hidràulics de Rexroth de Alemanya, Schneider elèctric components de França, Nok Sealing Rings del Japó i controladors CNC de Siemens o Mitsubishi del Japó.

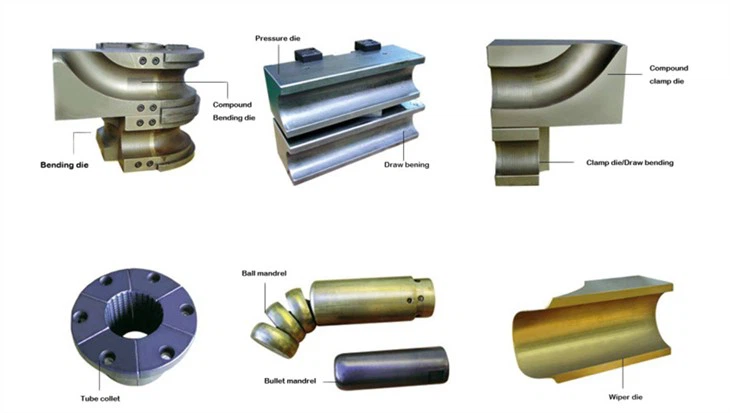

Motlle de màquina de flexió de canonades i tubs
Materials
*Acer al carboni
*AusteniticMaterials
*Aliatges d'alumini
*Acres aliat i mitjans aliat
*Materials Inconel i Hastelloy
*Aliatges de llautó i coure
Gamma de flexió de la màquina de flexió de canonades i tubs
Capacitat de 3mm OD -273 mmo.d.
*Alta qualitat
*Radi ajustat es doblega
*Flexions de paret primes
*Parts que requereixen toleràncies estretes
*Repetibilitat
*Capacitat per a formes complexes de tubs
Paràmetres tècnics
|
Paràmetres tècnics de NC |
|||||||||||
|
Model |
Unitat |
NC38 |
NC50 |
NC65 |
NC76 |
NC90 |
NC110 |
NC130 |
NC168 |
NC219 |
NC273 |
|
Capacitat de flexió màxima |
mm |
Φ38x1.8 |
Φ50x2.0 |
Φ65x2.5 |
Φ75x2.5 |
Φ89x2.5 |
Φ110x5.0 |
Φ130x5.0 |
Φ168x16.5 |
Φ219x16 |
Φ270x20 |
|
Tub rodó/tub d'acer inoxidable |
mm |
Φ38x1.2 |
Φ50x1.3 |
Φ65x1.6 |
Φ75x1.9 |
Φ89x1.5 |
Φ110x2.0 |
Φ130x2.5 |
Φ168x4.0 |
Φ219x14 |
Φ270x14 |
|
Tub quadrat/metall |
mm |
□30x1.5 |
□40x1.8 |
□50x2.3 |
□60x2.5 |
□75x2.5 |
□90x2.0 |
□90x6.0 |
□110x6.5 |
□189x14 |
□200x14 |
|
Radi de doblegament |
mm |
25~150 |
30~230 |
30~320 |
40~250 |
40~250 |
50~280 |
80~500 |
90~500 |
120~800 |
130~1000 |
|
Range de radi de flexió/ tub quadrat |
mm |
25~130 |
30~190 |
35~210 |
40~240 |
45~105 |
50~300 |
80~430 |
90~410 |
120~801 |
130~1000 |
|
Gamma d'angles de flexió |
grau |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
190 |
|
Distància efectiva màxima |
mm |
3200 |
2200 |
3200 |
4000 |
4000 |
4000 |
5000 |
6000 |
1400 |
6000 |
|
Alçada del banc de treball |
mm |
1100 |
1100 |
1100 |
1125 |
1100 |
1250 |
1300 |
1400 |
1400 |
1400 |
|
Alçada de la línia central del motlle alçada |
mm |
28 |
40 |
50 |
55 |
65 |
80 |
90 |
120 |
165 |
185 |
|
Flexió [DOB] velocitat |
Deg/Sec |
120 |
120 |
110 |
110 |
75 |
75 |
70 |
38 |
38 |
28 |
|
Flexió (Dob|Sccuracy |
grau |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.1 |
±0.40 |
|
Motor svsstem hvdraulic |
kW |
2.2 |
3.8 |
5.5 |
11 |
15 |
22 |
22 |
30x2 |
45x2+11 |
55x2+11 |
|
Amplada de la màquina |
mm |
900 |
900 |
1150 |
1500 |
1500 |
1700 |
2000 |
2200 |
2300 |
3400 |
|
Amplada de la màquina |
mm |
1300 |
1300 |
1400 |
1400 |
1500 |
2100 |
2100 |
2300 |
2300 |
2700 |
|
Longitud de la màquina |
mm |
4300 |
4300 |
5800 |
6800 |
6800 |
7000 |
9000 |
10000 |
11000 |
11500 |
|
Pes de la màquina |
kg |
850 |
1600 |
2800 |
3000 |
6200 |
8200 |
11000 |
22000 |
33000 |
55000 |
*Els models no estàndard es personalitzen segons els requisits del client
*Les dades només són de referència i els paràmetres tècnics finals estaran subjectes a l’acord tècnic
